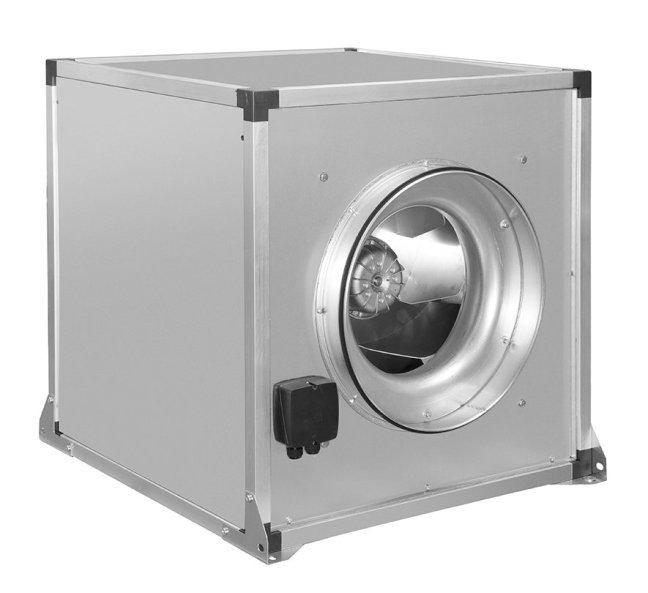

Zvukově izolovaný radiální ventilátor CVAB-250 Ecowatt 3-1900
Ventilátory jsou určeny k odvětrání rodinných domků, sociálních zařízení, kanceláří a provozoven. Výhodně lze při instalaci do podhledu použít flexohadice, tvarovky, rozváděcí skříně a talířové ventily. Ventilátory lze použít ve spojení s kontaktním hygrostatem nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor.

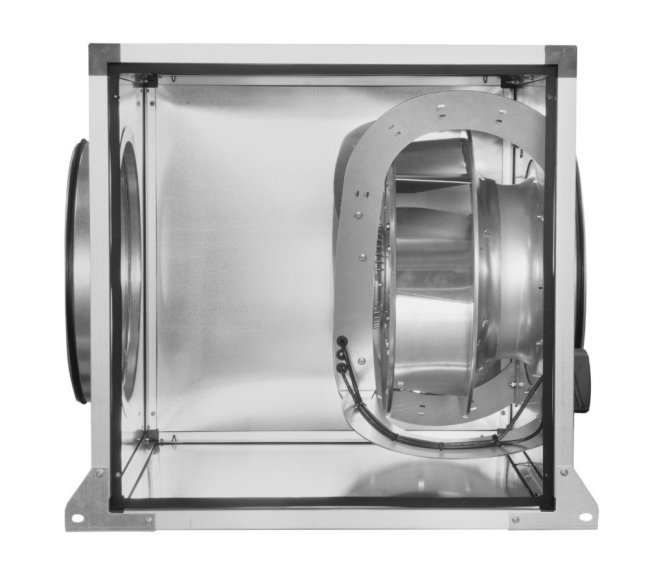

- Skříň je z ocelového, galvanicky pozinkovaného plechu, rám jednotky je vyroben z hliníkových profilů. Skříň je uvnitř opatřena 25 mm vrstvou zvukově izolujícího materiálu. Na skříni jsou kruhová hrdla s jednobřitým těsněním pro připojení flexibilních hadic nebo kruhového potrubí. Jednotlivé panely jsou zaměnitelné.
- Oběžné kolo je radiální s dozadu zahnutými lopatkami, je staticky a dynamicky vyvážené. Oběžné kolo je nalisované přímo na vnější rotor motoru.
- EC motor s tepelnou ochranou proti přetížení. Pracovní teplota -20 až +40 ºC. Motory ventilátorů CVAB jsou 1-fázové pro napětí 230 V, CVAT jsou 3-fázové pro napětí 400 V. Krytí IP44 (CVAB) nebo IP54 (CVAT).

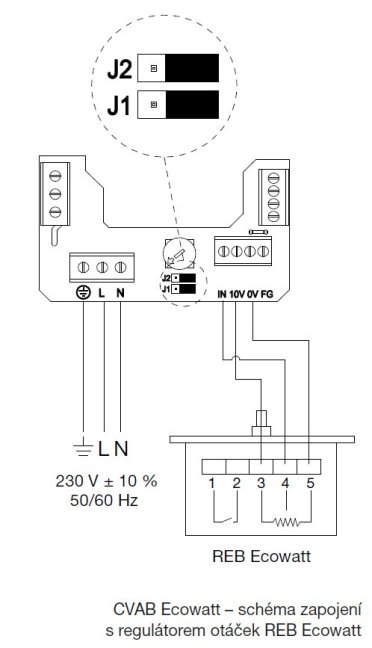

- Regulace se provádí pomocí potenciometru umístěného ve svorkovnici nebo externím ovládáním REB Ecowatt. Dále analogovým řídicím signálem 0–10 V od čidla teploty, vlhkosti nebo CO2.

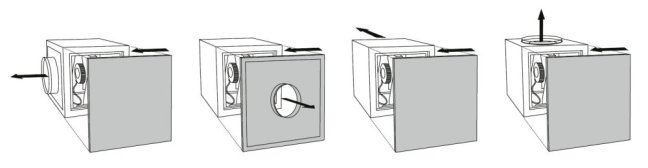

- Montáž se provádí pouze v poloze zobrazené na schématu s osou motoru vodorovně. Umístění výtlačného hrdla lze měnit při montáži záměnou panelu s hrdlem s některým bočním nebo horním plným panelem.

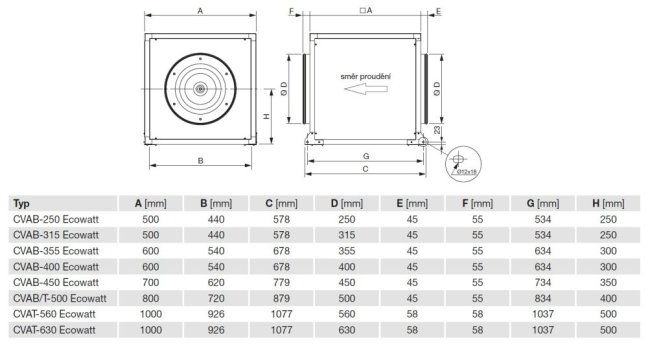

| Průměr mm | 250 |
|---|---|
| Napětí V | 230 |

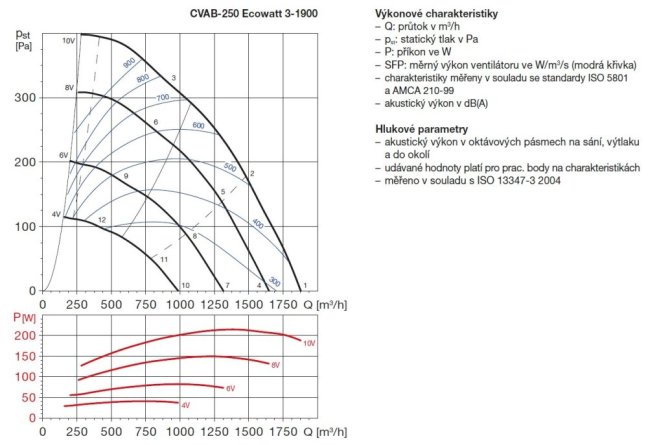

| Průtok m3/hod | 1878 |
| Otáčky min-1 | 1890 |
| Výkon W | 215 |
| Proud A | 0,9 |
| Minimální provozní teplota °C | -20 |
| Maximální provozní teplota °C | 40 |

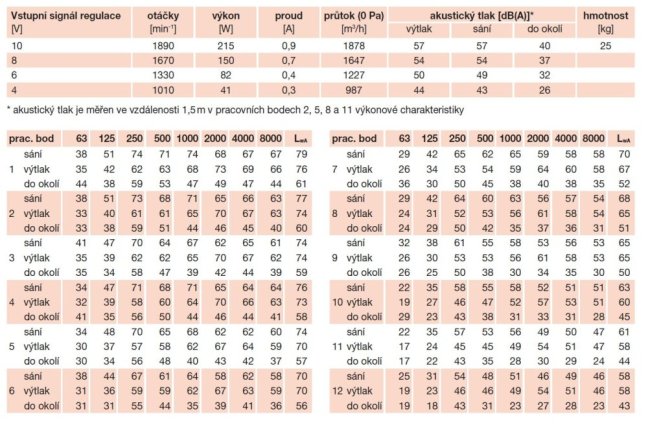

| Akustický hluk dB | 57 |
| Stupeň krytí | IP44 |
| Hmotnost kg | 25 |
| Výrobce | S&P SISTEMAS DE VENTILACIÓN, S.L.U. Polígono Industrial Llevant, 08150 Parets del Vallès, consultas@solerpalau.com |
