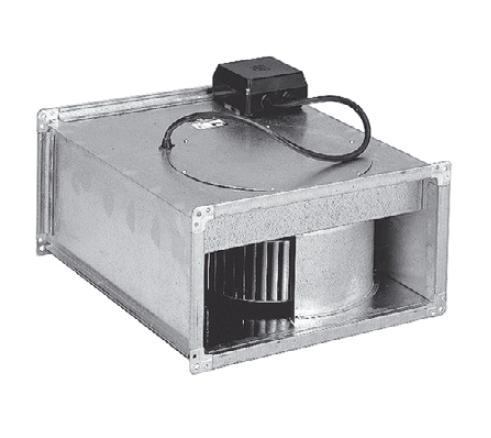

Radiální ventilátor ILT/4-315
Ventilátory jsou vhodné pro obecné vzduchotechnické aplikace, kde se s výhodou uplatní nízká zástavbová výška ventilátoru. Ventilátory jsou vzhledem ke krytí IP55 a vyšší pracovní teplotě vhodné pro odvětrání skladů, restaurací, nemocnic a sportovních hal.
- Skříň je ventilátoru je z ocelového, galvanicky pozinkovaného plechu a je opatřena přírubami pro upevnění do čtyřhranného potrubí. Na skříni je revizní víko, po jehož demontáži je přístupné oběžné kolo.
- Oběžné kolo je radiální s dopředu zahnutými lopatkami, vyrobeno je z galvanicky pozinkovaného ocelového plechu. Je staticky a dynamicky vyváženo.
- Motor je asynchronní s odporovou kotvou. Motory jsou sériově vybaveny tepelnou pojistkou, vinutí je v úpravě s ochranou proti vlhkosti s izolací třídy F a pracovní teplotou podle typu. Uzavřená kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP55.
- Regulace se provádí elektronickými nebo transformátorovými regulátory změnou napětí. Přednostně doporučujeme transformátorové regulátory. Provedení ILT je možno regulovat ve 2 stupních přepínačem vinutí SD 2 nebo také pomocí frekvenčních měničů.
- Montáž v každé poloze ventilátoru, s ohledem na revizní činnost a možnost sejmutí revizního víka přednostně s osou motoru svisle.

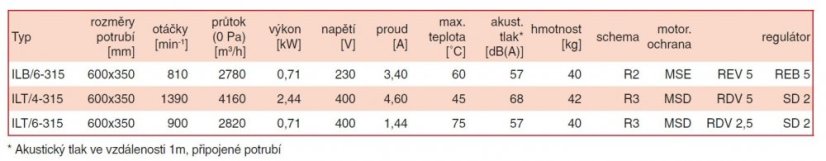

| Napětí V | 400 |
|---|---|

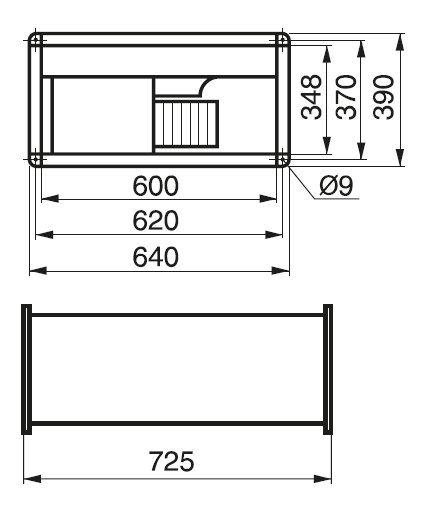

| Rozměr potrubí mm | 600x350 |

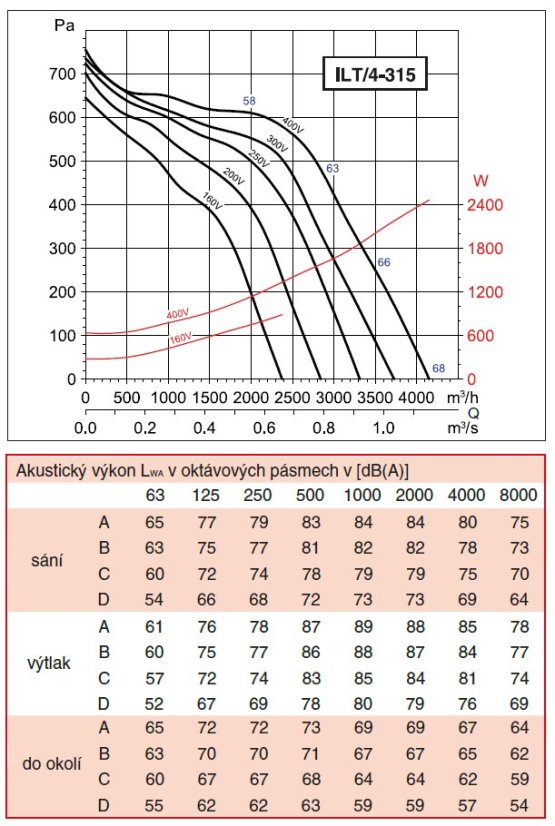

| Průtok m3/hod | 4160 |
| Otáčky min-1 | 1390 |
| Výkon W | 2440 |
| Proud A | 4,6 |
| Maximální provozní teplota °C | 45 |
| Akustický hluk dB | 68 |
| Stupeň krytí | IP55 |
| Hmotnost kg | 42 |
| Výrobce | S&P SISTEMAS DE VENTILACIÓN, S.L.U. Polígono Industrial Llevant, 08150 Parets del Vallès, consultas@solerpalau.com |
